こんにちは、イルカの妖精イリエダよ。

フフッ、今日はOR回路についてお話しするわ。

最初に、OR回路ってなんのこっちゃって感じだと思うけれど、あたしがバッチリ解説するから安心してね。

OR回路（オアかいろ）の基本とは？

OR回路は、コンピューターのデジタル論理回路の一種。

2つ以上の入力があって、それらのどれか1つでも「1（オン、電流が流れている状態）」があれば、出力が「1」になる

という特徴を持っているわ。

つまり、

どれか1つでもオンになればオッケーよ！

っていう回路ね。

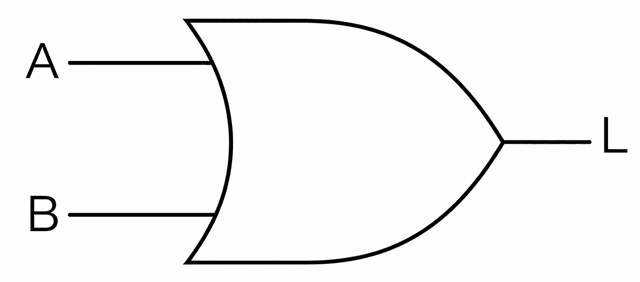

OR回路を構成する記号はこんな感じで、ちょっとお洒落でしょう？

これはORゲートと呼ばれるものなの。

そして、真理値表。

tomo

真理値表とは？書き方をわかりやすく解説【高校情報】

🕒️2026年3月2日

 こんにちは、イルカの妖精イリエダよ。 今日は「真理値表」って何？というところから始めるわね。ここを理解すると、コンピューターの計算の仕組みが一気に見えてくるのよ。 真理値表（しんりちひょう）とは？一言でいうと、入力と出力の関係をすべて書き出した表よ。   コンピューターは「0」と「1」だけで動いているわよね。だから、入力が0や1のとき、出力がどうなるかを全部並べて確認するの。それが真理値表。 例：入力が1つの場合入力が1つなら、組み合わせは2通りね。入力出力0？1？ ...

これは入力に対する出力がどうなるかを表している表よ。

数学のように苦手かもしれないけど、これを見れば一目瞭然だから心配しないで。

見ての通り、どちらかの入力が「1」なら、出力も「1」になるわよ。

じゃあ、どうやって直感的に理解するかしら？

フフッ、みんなと一緒に考えてみましょう。

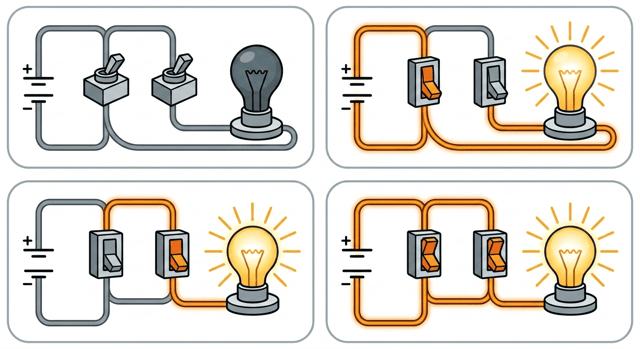

例えば、ライトを付けるためのスイッチが2つあると考えてみて。この2つのスイッチのどちらを押してもライトが点く仕組みがOR回路なの。

つまり、Aを押したら点くし、Bを押しても点くわ。そしてどっちも押したら、もちろん点き続けるの！

こんな感じで簡単に理解できるから、ちゃんと押さえておくのよ。

イリエダ

次はAND回路についても勉強していくわよ。楽しみね！

それじゃあね！また会いましょう～！
