フフッ、今日はNOT回路についてお話しするわ。

AND回路やOR回路と違って、ちょっと不思議な回路なのよ。

でも安心して。あたしがわかりやすく説明するわね。



NOT回路（ノットかいろ）の基本とは？

NOT回路は、デジタル論理回路の中でもとてもシンプルな回路よ。

入力が「1」なら出力は「0」
入力が「0」なら出力は「1」

つまり、

入力をひっくり返す回路なの。

オンならオフに。オフならオンに。

まるで「あまのじゃく」みたいでしょう？



NOT回路の回路記号

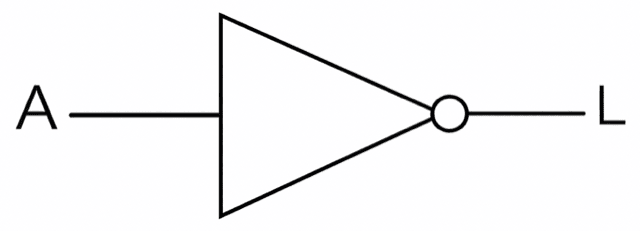

NOT回路の記号はこんな形よ。





三角形の先に小さな丸がついているでしょう？

この丸（バブル）が「反転」を意味しているの。

この記号はインバータ（反転器）とも呼ばれるわ。



NOT回路の真理値表

真理値表で見ると、さらにわかりやすいわよ。

入力 A	出力 L
0	1
1	0

見ての通り、入力と出力が逆になっているだけなの。

シンプルでしょう？



直感的に考えてみましょう

例えば、ライトを消すスイッチがあると考えてみて。

スイッチがオン（1）になると、ライトは消える（0）。

スイッチがオフ（0）なら、ライトは点く（1）。

普通とは逆の動きをするスイッチ。

それがNOT回路なのよ。



まとめ

NOT回路は、

• 回路記号で「形」として表せる
• 真理値表で「動き」を表せる
• 数式で「反転」を表せる

数式で書くなら、

L=¬A

ね。

ひとつの入力を反転する、もっとも基本的な回路。





それじゃあね。また一緒に勉強しましょう～！
